Microsoft Cluster de Failover e o misterioso caso dos Jumbo Frames

Share on facebook
Facebook
Share on twitter
Twitter
Share on linkedin
LinkedIn
Share on whatsapp
WhatsApp

Hoje vou relatar um caso que me defrontei recentemente envolvendo o Microsoft Cluster Services, um sistema de Storage iSCSI e as configurações de Jumbo Frame nas placas de rede iSCSI.

Um de nossos clientes reclamou que durante a execução do Backup o servidor do cluster tornava-se insuportavelmente lento e esta lentidão persistia até que o mesmo travasse. Como ele está em um processo de migração, onde está trabalhando com apenas um único nó ativo no cluster, o serviço se tornava indisponível para todos os usuários e adicionalmente ele estava sem o Backup.

Como ele utiliza a avançada solução de Backup Dell DL1000 o primeiro passo que executei foi uma verificação na ferramenta de Backup, notei que além de uma performance muito baixa o backup não se completou após algum tempo, indicando como erro uma desconexão do host, como pode ser observado na figura abaixo. O volume do cluster de 1,92TB não estava sendo protegido. Em um primeiro momento atualizei a solução de Backup e o agente presente no cluster e o problema persistia.

rapidrecovery_error

Continuando a análise, percebi que os discos locais eram protegidos pelo Backup sem qualquer anormalidade, indicando que o problema não seria de fato na solução de Backup, mas sim algo relacionado aos volumes do cluster. A Storage não indicava qualquer anormalidade no funcionamento. Durante à noite, remotamente acompanhei a execução do Backup e o servidor travou e reiniciou, na sequencia comecei a análise pelos “log’s” do Windows, no primeiro momento notei que existiam vários erros tendo como a origem iScsiPrt e MsiSCSI como pode ser observado nas imagens abaixo:

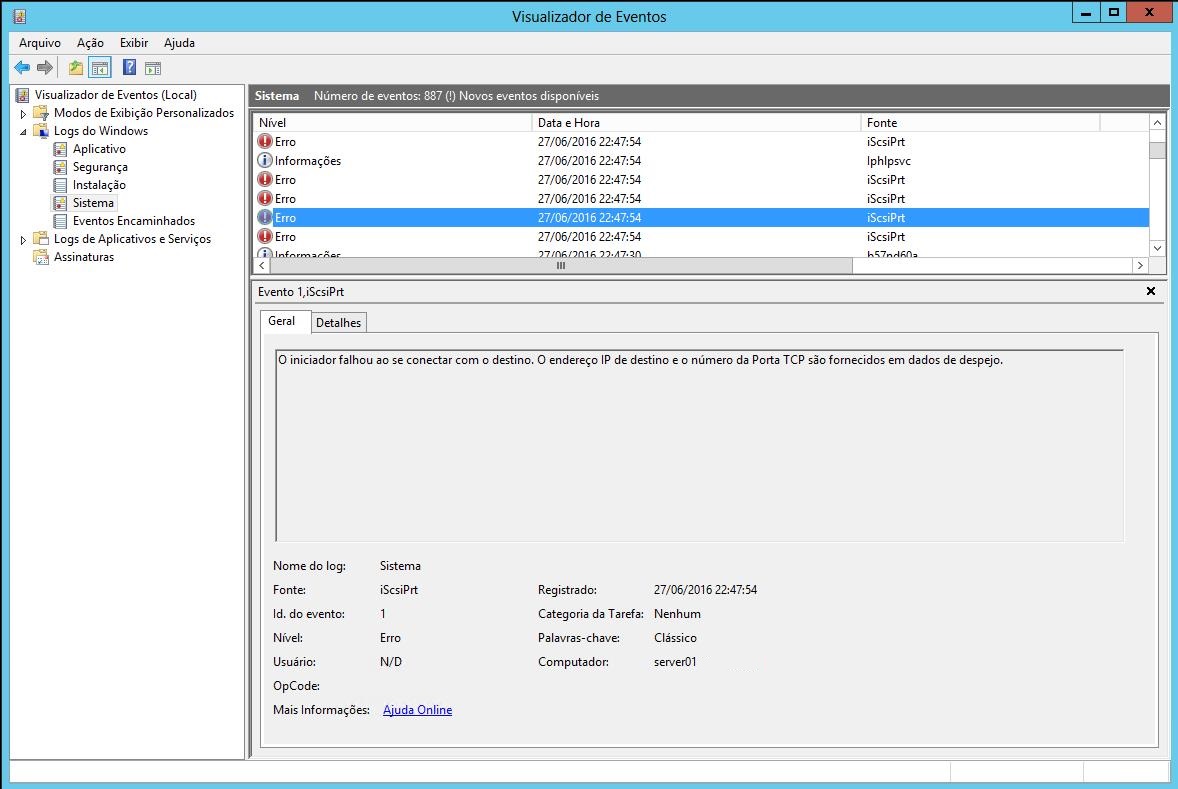

logs_1

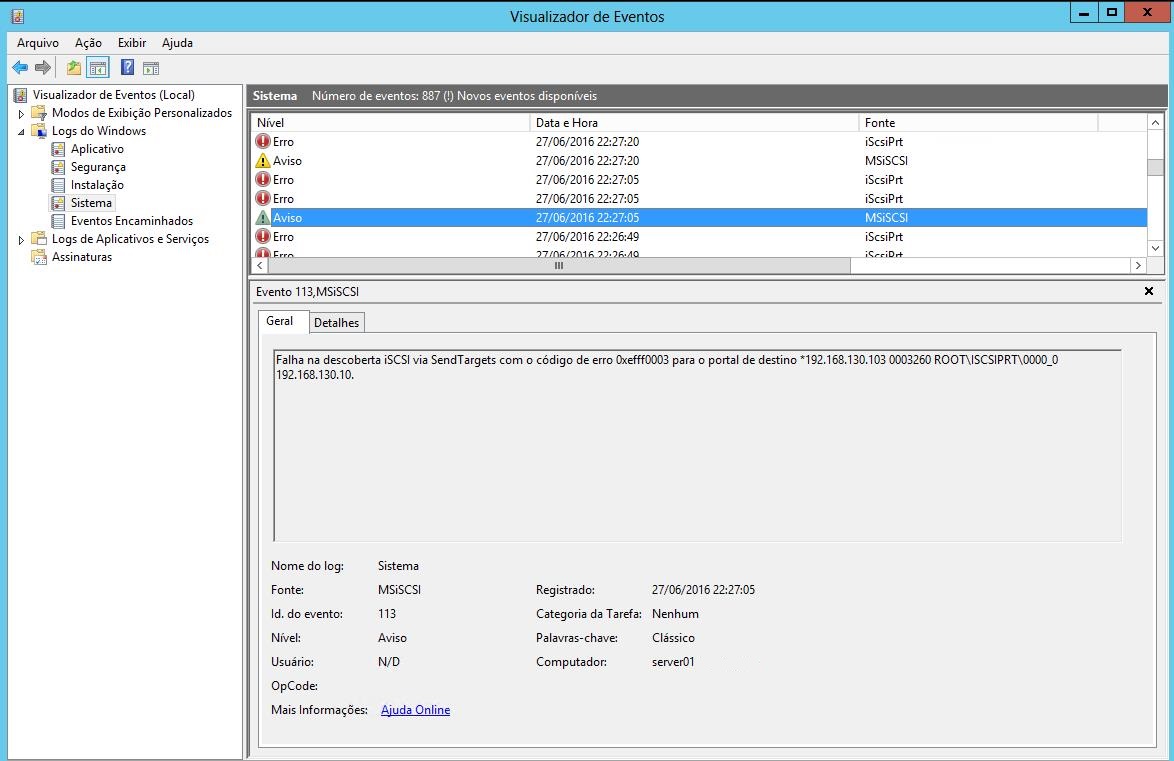

logs_2

Na sequencia podemos encontrar no log (imagem abaixo) o momento em que a máquina reiniciou e foi gerado um despejo de memória, usualmente quando isso ocorre temos um travamento com tela azul (a famosa BSOD ou “Blue Screen of Death”), também é comum que seja gerado um despejo de memória resumido conhecido como MiniDump.

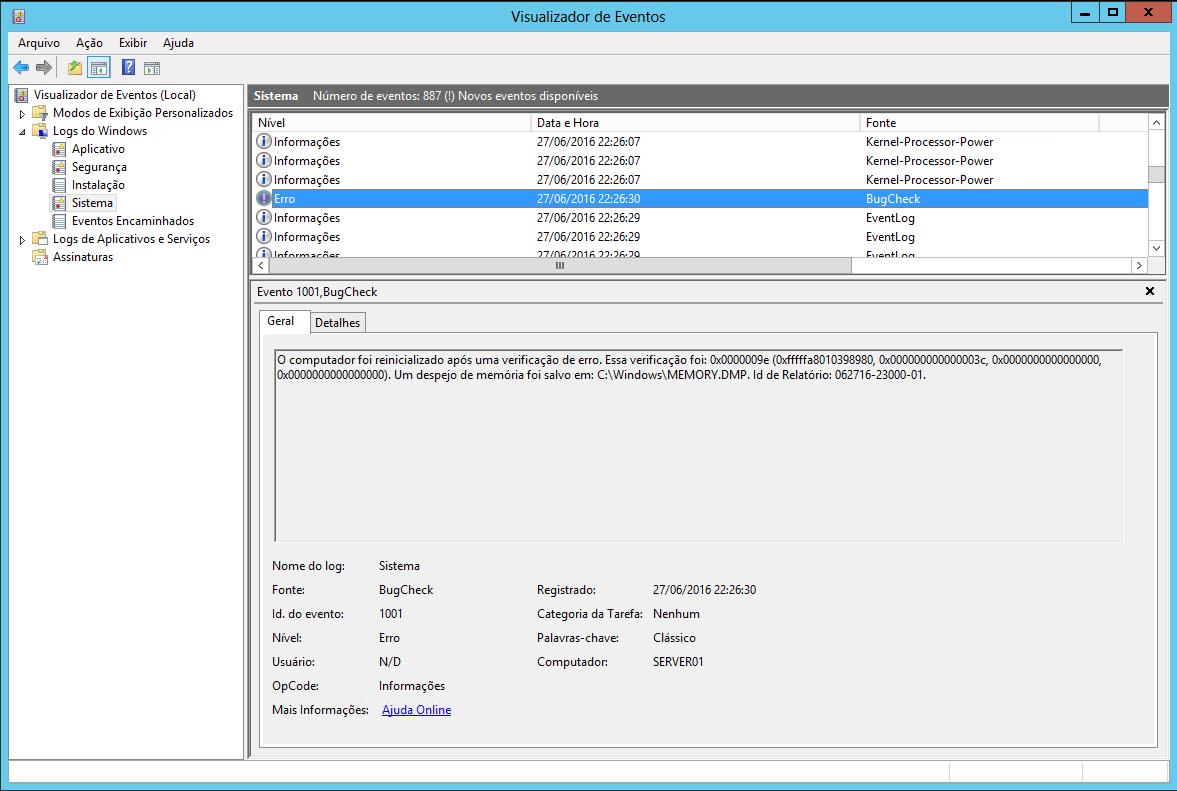

logs_3

Como estava conectado remotamente e necessitava descobrir a causa do problema, optei por realizar uma análise no MiniDump (copiei ele para realizar a análise localmente, este tipo de arquivo geralmente possui menos que 512 Kb).

Para analisar arquivos de despejo do Windows, uma boa opção é o uso do WinDBG, para facilitar a análise com informações preciosas, recomendo fortemente que sejam utilizados os símbolos públicos da Microsoft (http://msdl.microsoft.com/download/symbols). Abrindo o arquivo no WinDBG, ao invés de executar diversos comandos de depuração, basta executar apenas um único: !analyze –v , se observarmos na imagem abaixo, logo após a execução do comando, já temos uma indicação de qual a origem da falha e o motivo.

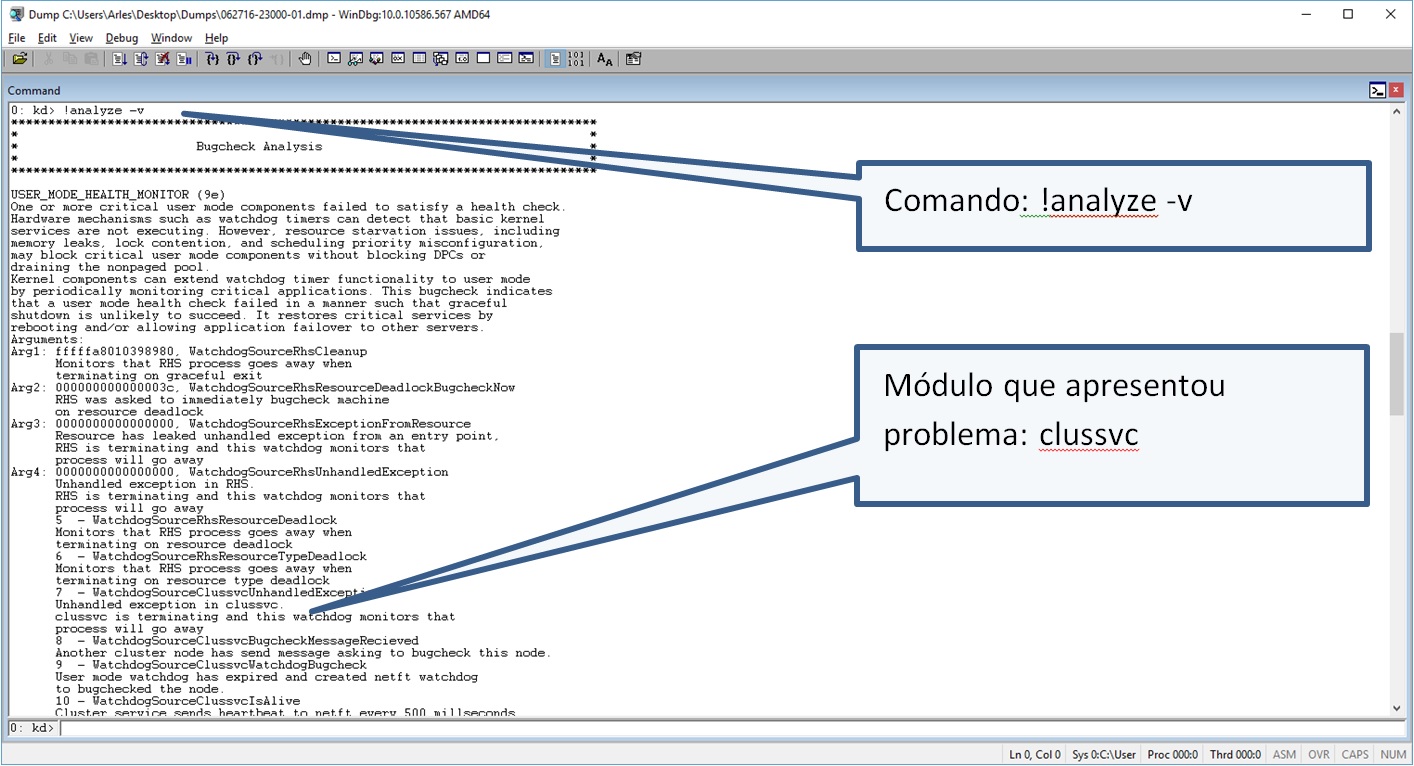

windbg1

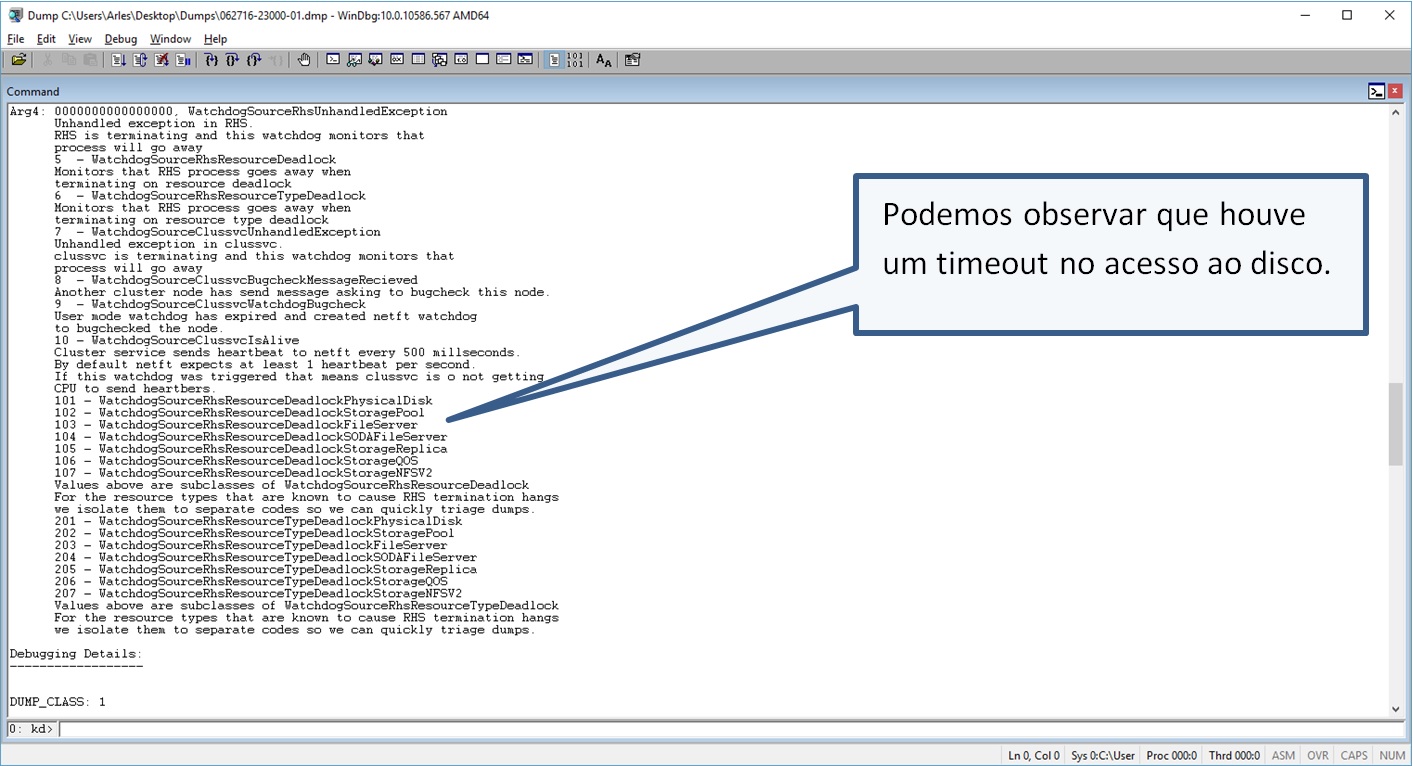

windbg2

Como podemos observar na imagem acima, temos um timeout na função “WatchdogSourceClussvcIsAlive” e este timeout está relacionado a espera pelo recurso “PhysicalDisk”, como identifiquei que o problema era no disco e somente nos discos disponibilizados pela Storage, verifiquei as configurações do “Iniciador iSCSI” e do “MPIO” (Multipath I/O), como aparentemente tudo estava OK, conferi as placas de rede. Na análise das placas de rede, encontrei a configuração de Jumbo Frames ativada, como pode ser observado na imagem abaixo:

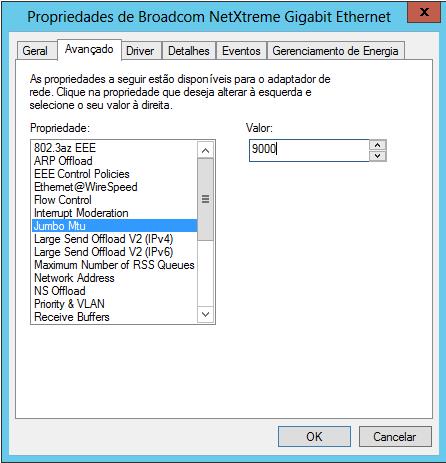

frames

Realizei um teste desabilitando o Jumbo Frames, para isto alterei “MTU” para 1500 (conforme a especificação IEEE 802.3 que define o Ethernet). Com este ajuste o problema desapareceu, o que é estranho, pois geralmente a configuração de Jumbo Frames proporciona uma melhora de performance na casa de 20 a 30% em SAN’s (Storage Area Network) iSCSI.
